Cấu trúc của hệ thống khí nén trong công nghiệp

Trong thế kỷ 21, công nghiệp đã trải qua sự tiến hóa không ngừng, và một trong những yếu tố quan trọng để thúc đẩy sự phát triển này chính là hệ thống khí nén. Hệ thống máy nén khí công nghiệp này là một phần quan trọng của quy trình sản xuất và tồn tại ở khắp mọi nơi, từ nhà máy sản xuất ô tô, các nhà máy sản xuất thực phẩm cho đến những ứng dụng y tế và xây dựng. Bài viết này sẽ đi sâu vào hệ thống khí nén trong công nghiệp, nói về cấu trúc, sơ đồ lắp đặt và các ứng dụng, lợi ích, vai trò quan trọng của nó

Hệ thống khí nén là gì?

Hệ thống khí nén là một hệ thống công nghiệp hoạt động bằng cách sử dụng khí nén để thực hiện các nhiệm vụ khác nhau. Trong hệ thống máy nén khí công nghiệp này, không khí được nén và lưu trữ trong các bình chứa, sau đó được sử dụng để cung cấp nguồn năng lượng cho các máy móc, dụng cụ, và quy trình sản xuất trong các ứng dụng công nghiệp khác nhau.

Hệ thống khí nén trong công nghiệp thường bao gồm các thành phần như máy nén khí (để nén không khí), bình chứa khí (để lưu trữ khí nén), hệ thống ống dẫn và van điều khiển.

Hệ thống khí nén được sử dụng rộng rãi trong nhiều ngành công nghiệp, bao gồm sản xuất, xây dựng, ô tô, thực phẩm và đồ uống, y tế, và nhiều ứng dụng khác. Nó mang lại nhiều lợi ích như tăng hiệu suất làm việc, tiết kiệm năng lượng, và cung cấp một nguồn năng lượng an toàn cho các quy trình công nghiệp.

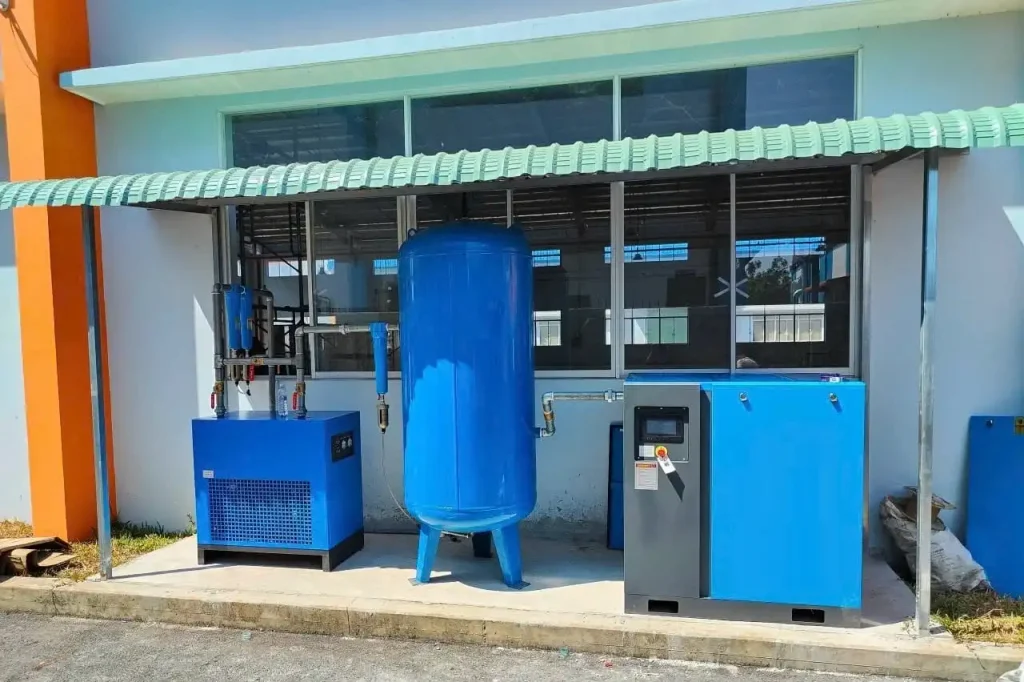

Cấu trúc của hệ thống khí nén trong công nghiệp

Hệ thống khí nén trong công nghiệp có cấu trúc phức tạp với các thành phần và phụ kiện khác nhau để đảm bảo hoạt động hiệu quả và an toàn.

Dưới đây là cấu trúc cơ bản của hệ thống khí nén trong công nghiệp:

1. Máy nén khí: Máy nén khí là bộ phận chính của hệ thống, nhiệm vụ của nó là nén không khí từ môi trường xung quanh thành khí nén. Có nhiều loại máy nén khí, chúng được phân loại theo nguyên lý hoạt động, cấu tạo, loại dầu bôi trơn, như máy nén piston, máy nén khí trục vít, ly tâm .v.v. Thông thường, hệ thống máy nén khí công nghiệp đều là các loại máy nén có công suất lớn và lưu lượng khí nén nhiều.
2. Bình chứa khí (bình chứa nén): Khí nén sau khi được máy nén tạo ra sẽ được lưu trữ trong bình chứa khí, nó thường được làm bằng chất liệu thép hoặc inox v.v. Bình chứa này có dung tích lớn, từ 330 lít cho tới 8000 lít và thiết kế để đảm bảo áp lực ổn định của khí nén, thường được trang bị van an toàn và van xả.
3. Hệ thống ống dẫn: Khí nén từ bình chứa sẽ được dẫn từ máy nén đến các điểm sử dụng thông qua hệ thống ống dẫn. Ống dẫn thường được làm bằng thép, kẽm, hoặc nhựa chịu áp lực cao để đảm bảo sự an toàn và hiệu suất.
4. Van: Hệ thống khí nén có nhiều van để điều chỉnh áp lực và luồng khí nén đến các thiết bị và máy móc. Các van này bao gồm van điều áp, van an toàn, van điều khiển áp suất .v.v. Các van này được bố trí trên đường ống dẫn khí.
5. Dụng cụ và máy móc sử dụng khí nén: Khí nén được sử dụng để cung cấp nguồn năng lượng cho các dụng cụ và máy móc công nghiệp như máy mài, máy khoan, máy ép, máy bơm, và nhiều thiết bị khác.

Ngoài các bộ phận chính trên, hệ thống khí nén trong công nghiệp có thể có thêm một số bộ phận và thiết bị khác như:

1. Máy sấy khí nén, cốc lọc: Trong quá trình nén, không khí thường chứa các hạt bụi và nước. Hệ thống khí nén trong công nghiệp thường được trang bị máy sấy khí nén, các cốc lọc, để loại bỏ bụi, dầu và tách nước khỏi khí nén, đảm bảo sự sạch sẽ và an toàn của hệ thống.
2. Hệ thống điều khiển và giám sát: Các hệ thống khí nén phức tạp thường được điều khiển bằng các hệ thống điều khiển tự động và có thể được giám sát bằng các thiết bị đo áp lực và cảm biến.
3. Đường ống khí nén dự phòng: Hệ thống khí nén trong công nghiệp cũng cần có đường ống khí nén dự phòng để sử dụng trong trường hợp cần thiết hoặc để giảm áp lực khi cần.
4. Bộ lọc tách dầu ra khỏi nước thải: Đây là bộ phận tách dầu trước khi nước thải trong hệ thống khí nén được đưa ra ngoài môi trường. Trong nhiều yêu cầu về bảo vệ môi trường .v.v. thì bộ lọc này là không thể thiếu.

Cấu trúc của hệ thống khí nén trong công nghiệp có thể được phân thành hai loại chính:

• Hệ thống máy nén khí công nghiệp đơn cấp: Là hệ thống sử dụng một máy nén khí. Hệ thống này thường được sử dụng trong các nhà xưởng có quy mô vừa phải.

Xem thêm: Hệ thống máy nén khí công nghiệp các loại công suất từ 10hp đến 100hp.

• Hệ thống máy nén khí công nghiệp đa cấp: Là hệ thống sử dụng nhiều máy nén khí để tạo ra khí nén có áp suất cao, lưu lượng khí nén lớn. Hệ thống này thường được sử dụng trong các nhà máy có quy mô lớn, nhu cầu sử dụng khí nén cao.

Việc lựa chọn cấu trúc của hệ thống khí nén trong công nghiệp cần dựa trên các yếu tố sau:

• Nhu cầu sử dụng khí nén: Bao gồm lưu lượng khí nén, áp suất khí nén và độ sạch của khí nén.
• Điều kiện môi trường: Bao gồm nhiệt độ, độ ẩm và bụi bẩn.
• Chi phí đầu tư và vận hành: Cần cân nhắc giữa hiệu quả sử dụng và chi phí đầu tư và vận hành để lựa chọn cấu trúc hệ thống khí nén phù hợp.

Cấu trúc của hệ thống khí nén trong công nghiệp có thể thay đổi tùy thuộc vào ứng dụng và quy mô sử dụng, từ các hệ thống nhỏ trong cơ sở sản xuất nhỏ đến các hệ thống lớn trong các nhà máy sản xuất lớn. Tuy nhiên, các thành phần chính như máy nén khí, bình chứa, ống dẫn, van, lọc, và dụng cụ sử dụng khí nén thường là phần cơ bản của mọi hệ thống khí nén công nghiệp.

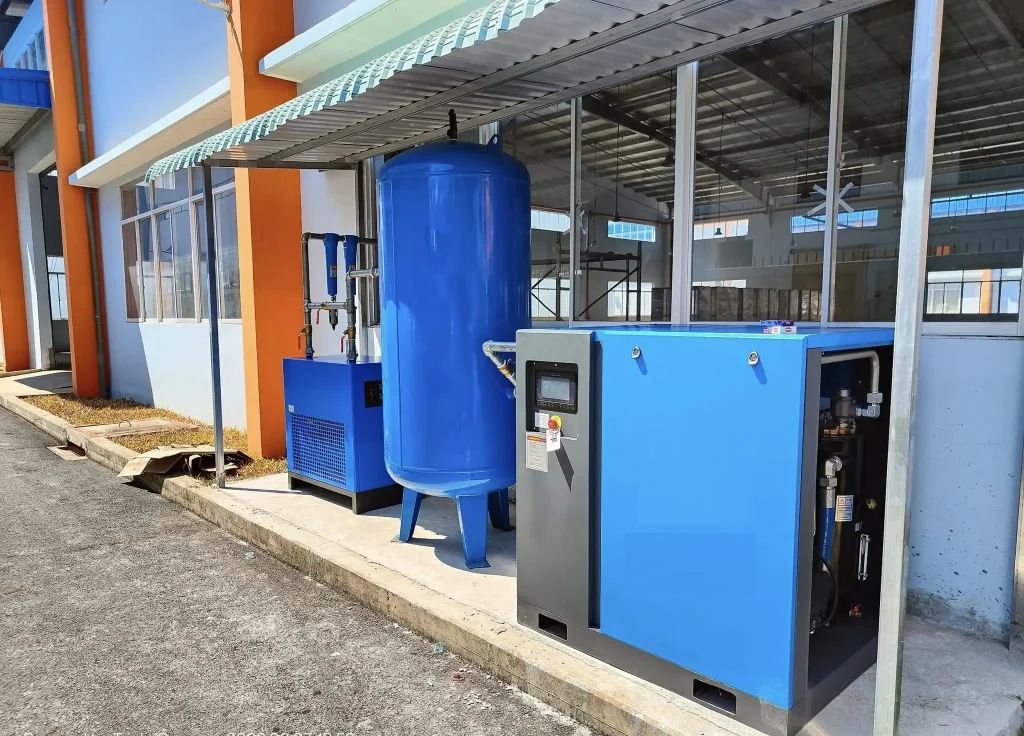

Sơ đồ hệ thống khí nén trong công nghiệp, nhà xưởng

Dưới đây là các sơ đồ hệ thống máy nén khí công nghiệp đơn cấp xếp hạng theo mức độ phổ biến:

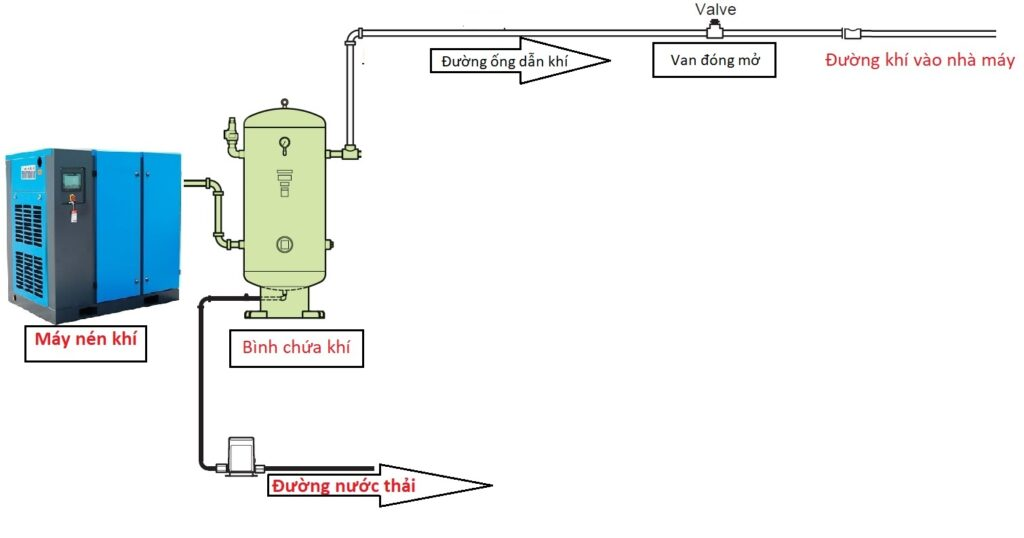

1. Sơ đồ hệ thống khí nén gồm các thành phần: Máy nén khí -> Bình chứa khí nén

Nguyên lý làm việc của hệ thống khí nén trong công nghiệp này là máy nén sẽ nén không khí thành khí nén, sau đó khí nén này sẽ được đẩy vào bình chứa thông qua đường ống kết nối để lưu trữ. Khi cần sử dụng khí nén, áp lực khí nén từ bình tích được điều khiển thông qua van và ống dẫn đến các điểm sử dụng như máy móc, dụng cụ, hoặc hệ thống sản xuất.

Khi áp lực trong bình tích giảm xuống một ngưỡng nhất định, máy nén khí lại hoạt động để nén thêm không khí vào bình tích để duy trì áp lực ổn định. Điều này giúp đảm bảo nguồn năng lượng liên tục cho toàn bộ hệ thống khí nén trong công nghiệp.

Đây là sơ đồ cơ bản nhất và sử dụng trong các xưởng cần khí nén nhiều, không có yêu cầu về chất lượng khí nén phải khô và không có tạp chất.

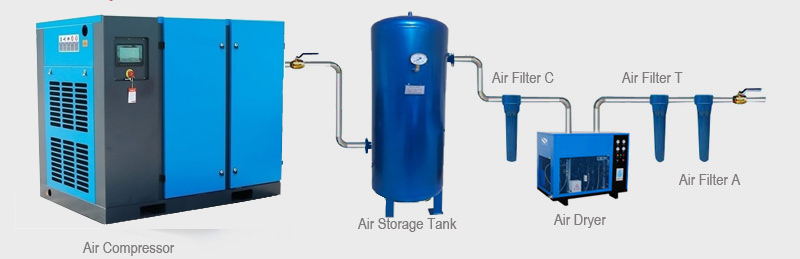

2. Sơ đồ hệ thống khí nén gồm các thành phần: Máy nén khí -> Cốc lọc thô -> Bình chứa khí nén -> Máy sấy khí nén -> Cốc lọc tinh -> Cốc lọc siêu tinh

Nguyên lý làm việc của hệ thống khí nén trong công nghiệp này là máy nén sẽ nén không khí thành khí nén, sau đó khí nén này sẽ được đẩy vào bình chứa để lưu trữ. Khi cần sử dụng khí nén, áp lực khí nén từ bình tích được đẩy ra đi qua cốc lọc thô đến máy sấy khí, tại đây nước sẽ được tách ra khỏi khí nén, sau đó đi qua cốc lọc tinh và siêu tinh để đảm bảo khí nén sạch và khô hơn đến các dụng cụ, máy móc sử dụng khí nén.

Đây cũng là sơ đồ hệ thống máy nén khí công nghiệp được sử dụng phổ biến nhất trong các nhà xưởng, nhà máy, đáp ứng hầu hết yêu cầu công việc khác nhau. Nó cho ra khí nén khô, không lẫn hơi nước và có bộ lọc để loại bỏ các tạp chất cơ bản trong khí nén.

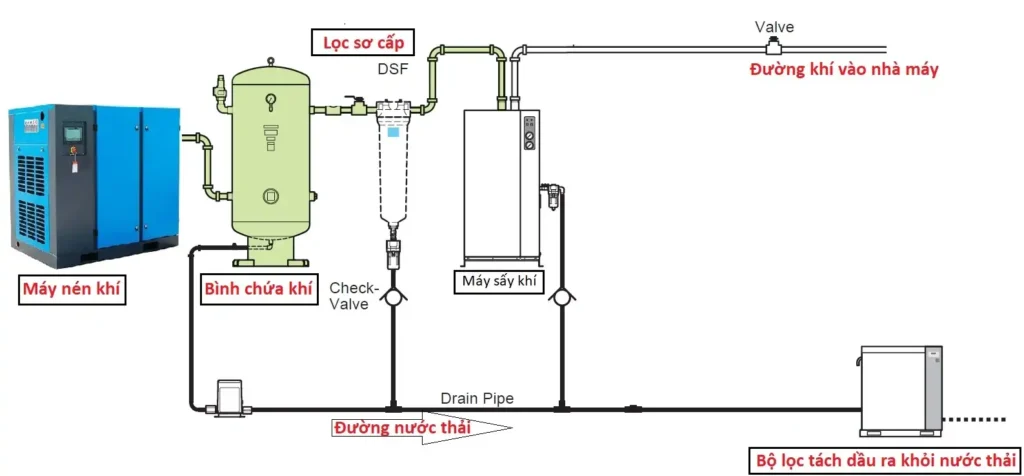

3. Sơ đồ hệ thống khí nén gồm các thành phần: Máy nén khí -> Cốc lọc thô -> Bình chứa khí nén -> Máy sấy khí nén

Nguyên lý làm việc của hệ thống khí nén trong công nghiệp này cũng giống như hệ thống ở trên (*2), nó chỉ khác nhau ở chỗ khí nén sau khi đi qua máy sấy khí sẽ được đưa vào sử dụng luôn. Nó thêm thành phần phụ là bộ lọc tách dầu ra khỏi nước thải.

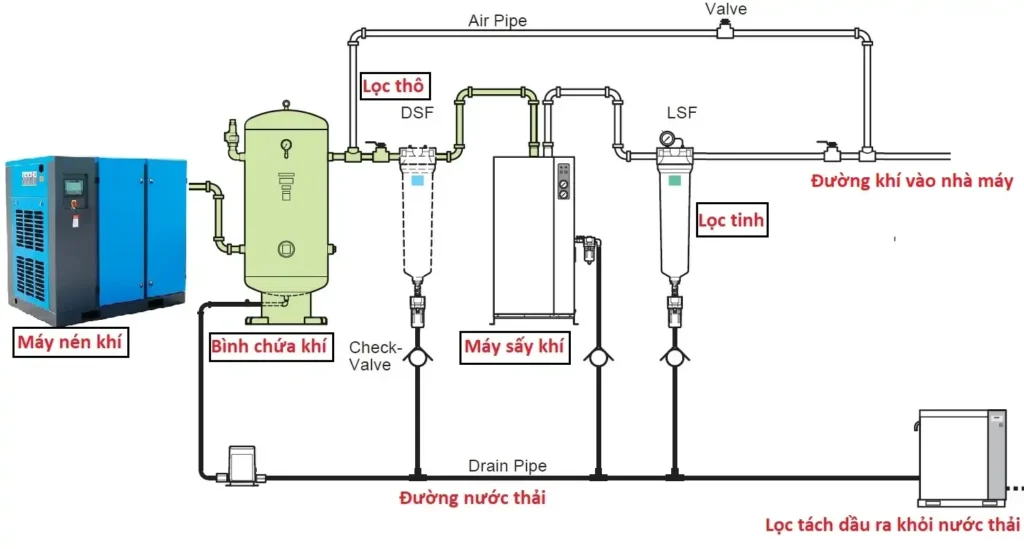

4. Sơ đồ hệ thống khí nén gồm các thành phần: Máy nén khí -> Cốc lọc thô -> Bình chứa khí nén -> Máy sấy khí nén -> Cốc lọc tinh

Nguyên lý làm việc của hệ thống khí nén trong công nghiệp này cũng giống như hệ thống ở trên, nó chỉ khác nhau ở chỗ khí nén sau khi đi qua máy sấy khí sẽ được lọc qua cốc lọc tinh sau đó mới được đưa vào sử dụng. Nó thêm thành phần phụ là một đường ống khí nén dự phòng trong các trường hợp các thiết bị phụ trợ gặp sự cố hoặc cần thay thế mà không cần phải dừng máy nén khí.

Lưu ý khi thiết kế hệ thống khí nén nhà xưởng

Thiết kế hệ thống khí nén cho một nhà xưởng là một quá trình quan trọng đòi hỏi sự chú ý đến nhiều khía cạnh, bao gồm cả yêu cầu của nhà xưởng, quy mô sản xuất, và nguồn tài nguyên khí nén. Dưới đây là một hướng dẫn tổng quan về cách thiết kế hệ thống khí nén cho nhà xưởng:

1. Xác định nhu cầu và yêu cầu:

• Bắt đầu bằng việc xác định các yêu cầu cụ thể của nhà xưởng. Điều này bao gồm việc xác định loại công việc và máy móc sử dụng khí nén, áp lực cần thiết, và lưu lượng khí nén tối thiểu cần đảm bảo.
• Xác định vị trí và khoảng cách giữa các điểm sử dụng khí nén và máy nén khí. Điều này giúp xác định độ dài ống dẫn và kích thước cần thiết.
• Đánh giá yêu cầu an toàn và tuân thủ các quy tắc về an toàn liên quan đến hệ thống khí nén trong công nghiệp.

2. Xác định kích thước máy nén khí:

• Dựa vào yêu cầu lưu lượng và áp lực, chọn máy nén khí phù hợp. Cần xem xét khả năng mở rộng tương lai nếu cần thêm máy nén.
• Đảm bảo máy nén khí được đặt trong một vị trí có đủ không gian và cách nhiệt, và được bảo dưỡng định kỳ.

3. Thiết kế hệ thống ống dẫn:

• Xác định đường dẫn của hệ thống ống để cung cấp khí nén đến các điểm sử dụng. Cân nhắc sử dụng ống kẽm hoặc ống thủy lực chịu áp lực cao tùy thuộc vào ứng dụng cụ thể.
• Đảm bảo hệ thống ống được thiết kế chuẩn để giảm mất áp và tối ưu hóa hiệu suất của hệ thống khí nén trong công nghiệp.

4. Lắp đặt và kết nối:

• Lắp đặt máy nén khí và hệ thống ống dẫn theo thiết kế đã được xác định. Đảm bảo rằng các kết nối được thực hiện chặt chẽ và an toàn.
• Kiểm tra lại độ kín của hệ thống để đảm bảo không có rò rỉ khí nén.

5. Lựa chọn và lắp đặt các thiết bị phụ trợ:

• Lựa chọn và lắp đặt các thiết bị như bình chứa khí, van điều khiển áp lực, bộ lọc, máy sấy khí nén và hệ thống điều khiển tự động (nếu cần).

6. Kiểm tra và bảo trì:

• Thực hiện kiểm tra và kiểm định hệ thống khí nén thường xuyên để đảm bảo hoạt động đúng cách và hiệu quả.
• Lên kế hoạch cho việc bảo dưỡng định kỳ để đảm bảo sự bền bỉ của hệ thống khí nén trong công nghiệp.

7. Đào tạo và hướng dẫn người sử dụng:

• Đảm bảo rằng nhân viên được đào tạo cách sử dụng hệ thống khí nén an toàn và hiệu quả.

8. Tuân thủ các quy định và tiêu chuẩn:

• Đảm bảo rằng hệ thống khí nén trong công nghiệp tuân thủ các quy định và tiêu chuẩn an toàn, bảo vệ môi trường và kỹ thuật phù hợp.

Thiết kế một hệ thống khí nén trong công nghiệp, nhà xưởng yêu cầu kiến thức kỹ thuật cũng như việc cân nhắc kỹ lưỡng về nhu cầu cụ thể. Sự đầu tư trong thiết kế và bảo trì hợp lý của hệ thống này có thể đảm bảo hiệu suất cao, tiết kiệm năng lượng và an toàn xuyên suốt quá trình sản xuất.
