Tìm hiểu cấu tạo máy nén khí piston
Máy nén khí piston là hay còn gọi là máy nén khí dây đai là loại máy nén khí sử dụng piston để nén khí. Cấu tạo máy nén khí piston khá đơn giản và tính ứng dụng cao nên được sử dụng nhiều trong gia đình và trong các ngành công nghiệp.

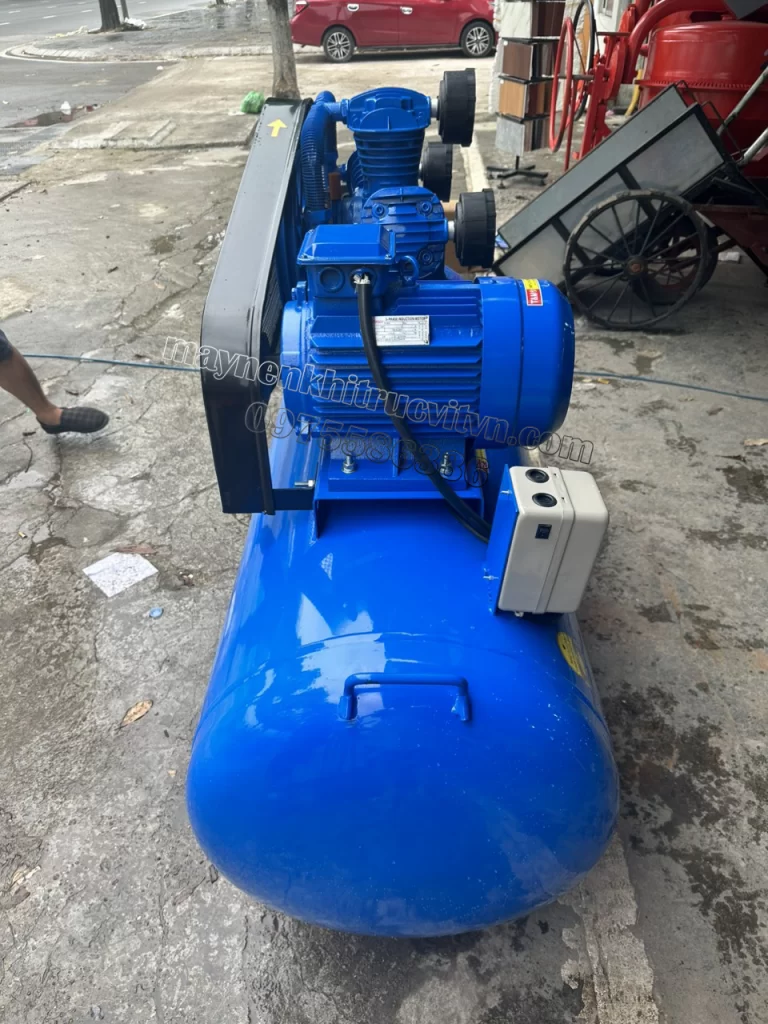

Cấu tạo máy nén khí piston
Trước khi tìm hiểu cấu tạo máy nén khí piston ta phải hiểu máy nén khí piston là gì và nguyên lý hoạt động của nó để có thể hiểu rõ hơn.
Máy nén khí piston là gì?
Máy nén khí piston là một thiết bị cơ khí được sử dụng để nén khí vào một không gian nhất định, tạo ra một lượng áp suất khí trong đó. Thiết bị này hoạt động bằng cách sử dụng một hay nhiều piston (xi-lanh) chuyển động để nén khí trong một bình chứa, sau đó khí được lưu trữ và sử dụng cho các mục đích khác nhau.
Máy nén khí piston thường được sử dụng trong các ứng dụng công nghiệp và xây dựng, trong các nhà máy sản xuất, các nhà máy nước, các trạm xử lý nước thải và các nhà máy điện. Chúng cũng được sử dụng trong các ứng dụng gia đình, chẳng hạn như cho các thiết bị làm sạch khí, bơm xe đạp hoặc máy tính xách tay…
Máy nén khí piston được chia thành 2 loại chính là máy nén khí piston 1 cấp và máy nén khí piston 2 cấp.
- Máy nén khí piston 1 cấp: Máy nén khí piston 1 cấp là máy nén khí chỉ có áp lực tối đa từ 8kg và chỉ thực hiện một lần nén khí trong một chu kỳ.
- Máy nén khí piston 2 cấp: Máy nén khí piston 2 cấp là máy nén khí áp cao, thực hiện hai lần nén khí trong một chu kỳ. Lần nén đầu tiên diễn ra trong xi lanh chính, lần nén thứ hai diễn ra trong xi lanh phụ.
Cấu tạo máy nén khí piston
Cấu tạo máy nén khí piston khá đơn giản, bao gồm những bộ phận sau:
- Xi lanh: Xi lanh là bộ phận hình trụ, có nhiệm vụ hình thành không gian hút và nén khí. Xi lanh được làm bằng kim loại có độ bền cao, chịu được áp suất và nhiệt độ cao.
- Piston: Piston là bộ phận di chuyển trong xi lanh, có nhiệm vụ nén khí. Piston được làm bằng kim loại nhẹ, có độ bền cao.
- Động cơ điện: Bộ phận này có khả năng chuyển đổi điện năng thành cơ năng.
- Bộ lọc khí: Bộ lọc khí có nhiệm vụ lọc sạch bụi bẩn, tạp chất trong khí trước khi nén.
- Van nạp: Van nạp có nhiệm vụ đóng mở đường dẫn khí vào xi lanh.
- Van 1 chiều: Không khí sau khi được nén lại và đẩy xuống bình van 1 chiều có nhiệm vụ chỉ cho khí đi xuống và không đi lên lại piston
- Van xả: Van xả có nhiệm vụ đóng mở đường dẫn khí ra khỏi xi lanh.
- Bộ phận truyền động: Dây culoa, buli có nhiệm vụ truyền chuyển động từ động cơ đến piston để nén khí.
- Bình chứa: Bình chứa có nhiệm vụ chứa khí nén sau khi được nén.
- Đồng hồ áp suất: Đồng hồ áp suất có nhiệm vụ hiển thị áp suất khí trong bình chứa.
- Van an toàn: Van an toàn có nhiệm vụ xả khí khi áp suất trong bình chứa quá cao.
- Van xả nước: Bộ phận này loại bỏ lượng hơi nước dư thừa còn lẫn trong khí nén, đảm bảo nguồn khí có chất lượng tốt.
- Rơ le áp lực: Giúp máy chạy khi đặt áp lực tối thiểu và dừng khi đạt áp lực tối đa
- Rơ le nhiệt: Bảo vệ động cơ điện khi điện quá tải hoặc khi không đủ điện
Nguyên lý hoạt động máy nén khí piston
Máy nén khí piston hoạt động dựa trên nguyên lý nén khí bằng piston. Khi động cơ hoạt động, piston sẽ di chuyển lên xuống trong xi lanh. Khi piston đi xuống, không khí sẽ được hút vào xi lanh. Khi piston đi lên, không khí sẽ được nén lại và đẩy xuống bình chưa.
Quá trình nén khí của máy nén khí piston 1 cấp diễn ra như sau:
- Nạp khí: Khi piston đi xuống, van nạp sẽ mở ra, không khí sẽ được hút vào xi lanh.
- Nén khí: Khi piston đi lên, van nạp sẽ đóng lại, van xả sẽ mở ra, không khí sẽ được nén lại và đẩy xuống bình.
Quá trình nén khí của máy nén khí piston 2 cấp diễn ra như sau:
- Nạp khí lần 1: Khi piston đi xuống, không khí sẽ được hút vào xi lanh chính. – Nén khí lần 1: Khi piston đi lên, không khí sẽ được nén lại và đẩy xuống.
- Nạp khí lần 2: Khi piston đi xuống, không khí sẽ được hút vào xi lanh phụ. – Nén khí lần 2: Khi piston đi lên, không khí sẽ được nén lại lần thứ hai và xuống bình tích
Ứng dụng máy nén khí piston
Máy nén khí piston được sử dụng rộng rãi trong các ngành công nghiệp, xây dựng, nông nghiệp,… để cung cấp khí nén cho các hoạt động như:
- Động lực: Máy nén khí piston được sử dụng để cung cấp khí nén cho các động cơ khí nén. Động cơ khí nén được sử dụng trong nhiều ứng dụng khác nhau, chẳng hạn như máy khoan, máy cắt, máy chà nhám, máy mài,…
- Cắt, hàn, mài: Máy nén khí piston được sử dụng để cung cấp khí nén cho các thiết bị cắt, hàn, mài. Các thiết bị này sử dụng khí nén để tạo ra lực cắt, hàn, mài.
- Bơm, thổi: Máy nén khí piston được sử dụng để cung cấp khí nén cho các thiết bị bơm, thổi. Các thiết bị này sử dụng khí nén để đẩy chất lỏng hoặc khí ra khỏi bình chứa.
- Phun sơn: Máy nén khí piston được sử dụng để cung cấp khí nén cho các thiết bị phun sơn. Các thiết bị này sử dụng khí nén để tạo ra áp lực phun sơn.
- Đóng gói: Máy nén khí piston được sử dụng để cung cấp khí nén cho các máy đóng gói.
- Gia công kim loại: Máy nén khí piston được sử dụng để cung cấp khí nén cho các máy gia công kim loại.
- Trồng trọt: Máy nén khí piston được sử dụng để cung cấp khí nén cho các máy tưới tiêu, bón phân.
- Đào tạo: Máy nén khí piston được sử dụng trong các phòng thí nghiệm và các lớp học dạy nghề.
Mong rằng qua bài viết này sẽ giúp các bạn hiểu thêm về cấu tạo máy nén khí piston từ đó lựa chọn loại máy phù hợp với công việc của mình.
